การเดินสายไฟหม้อแปลง: คู่มือฉบับสมบูรณ์สำหรับการเชื่อมต่อหม้อแปลง

การเดินสายหม้อแปลงเป็นส่วนสำคัญของการออกแบบและติดตั้งหม้อแปลงไฟฟ้า วิธีการเชื่อมต่อขดลวดหม้อแปลงจะกำหนดแรงดันไฟฟ้าขาออก, ความสัมพันธ์ของเฟส, วิธีการต่อสายดิน,และประสิทธิภาพของหม้อแปลงไฟฟ้าภายใต้สภาวะโหลดที่แตกต่างกัน

ตั้งแต่เครือข่ายการจำหน่ายสาธารณูปโภคและโรงงานอุตสาหกรรมไปจนถึงระบบพลังงานหมุนเวียนและศูนย์ข้อมูล การเลือกการกำหนดค่าการเดินสายหม้อแปลงที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการจ่ายพลังงานที่ปลอดภัยและเชื่อถือได้

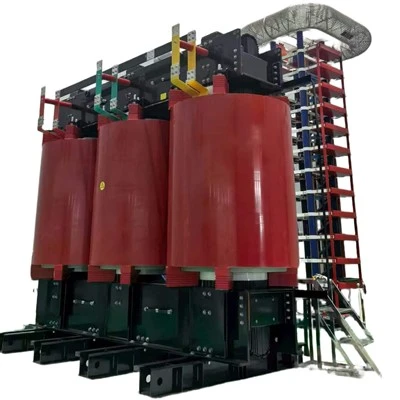

ที่หม้อแปลงยาเว่ยหม้อแปลงไฟฟ้าได้รับการออกแบบให้มีการเชื่อมต่อขดลวดที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดของระบบไฟฟ้าต่างๆ รวมถึงการกำหนดค่าเดลต้า ไวย์ และกลุ่มเวกเตอร์แบบกำหนดเอง.

การเดินสายหม้อแปลงหมายถึงวิธีการเชื่อมต่อที่ใช้ขดลวดปฐมภูมิและทุติยภูมิของหม้อแปลงไฟฟ้า แม้ว่าหลักการทำงานพื้นฐานของหม้อแปลงไฟฟ้าทั้งหมดก็คือการเหนี่ยวนำแม่เหล็กไฟฟ้า,การคดเคี้ยวการจัดเตรียมกำหนดวิธีการถ่ายโอนพลังงานไฟฟ้าระหว่างด้านอินพุตและเอาต์พุต

โดยปกติหม้อแปลงจะมีขดลวดปฐมภูมิที่เชื่อมต่อกับแหล่งพลังงานขาเข้าและขดลวดทุติยภูมิที่เชื่อมต่อกับโหลด ขึ้นอยู่กับวิธีการเชื่อมต่อขดลวดเหล่านี้ หม้อแปลงไฟฟ้าอาจจัดให้มีจุดที่เป็นกลาง สร้างการเปลี่ยนเฟส หรือปรับปรุงประสิทธิภาพของระบบภายใต้โหลดที่ไม่สมดุลและฮาร์มอนิก

การกำหนดค่าการเดินสายหม้อแปลงส่งผลต่อลักษณะทางไฟฟ้าที่สำคัญหลายประการ:

วิธีการเดินสายหม้อแปลงที่นิยมใช้กันมากที่สุดได้แก่เดลต้า (Δ)และ วาย (Y)การเชื่อมต่อ การกำหนดค่าพื้นฐานทั้งสองนี้สามารถนำมารวมกันเพื่อสร้างการเชื่อมต่อหม้อแปลงประเภทต่างๆ เช่นเดลต้า-ไวย์ ไวย์-เดลต้า เดลต้า-เดลต้า และไวย์-ไวย์.

ตัวเลือกขึ้นอยู่กับความต้องการของระบบ รวมถึงการเชื่อมต่อที่เป็นกลางหรือไม่ ประเภทของโหลดที่จ่าย และวิธีการต่อสายดินที่ต้องการ

ในกการเชื่อมต่อหม้อแปลงเดลต้าขดลวดทั้งสามเส้นเชื่อมต่อจากปลาย-ถึง-จนเกิดเป็นวงจรสามเหลี่ยมปิด ขดลวดแต่ละอันจะมีแรงดันไฟฟ้าเฟส และแรงดันไฟฟ้าของสายจะเท่ากับแรงดันไฟฟ้าเฟส

การเดินสายหม้อแปลงเดลต้ามักใช้เมื่อมีโหลดสาม-เฟสเป็นส่วนใหญ่ และไม่จำเป็นต้องเชื่อมต่อแบบนิวทรัล ข้อได้เปรียบที่สำคัญประการหนึ่งของข้อตกลงเดลต้าคือเป็นช่องทางให้กระแสหมุนเวียนช่วยจัดการสภาวะฮาร์โมนิคบางอย่าง

A การต่อหม้อแปลงไวย์เชื่อมต่อปลายด้านหนึ่งของแต่ละเฟสที่คดเคี้ยวเข้าด้วยกันเพื่อสร้างจุดที่เป็นกลางทั่วไป. ความเป็นกลางนี้สามารถเป็นได้ต่อสายดินทำให้หม้อแปลงไฟฟ้าเหมาะสำหรับระบบที่ต้องใช้ทั้งไฟสาม-เฟสและไฟเฟสเดียว-

เนื่องจากความยืดหยุ่นนี้ ขดลวดทุติยภูมิที่เชื่อมต่อด้วย Wye- จึงถูกนำมาใช้กันอย่างแพร่หลายในหม้อแปลงไฟฟ้าระบบจำหน่ายสำหรับอาคารพาณิชย์ พื้นที่พักอาศัย และโรงงานอุตสาหกรรม

เดลต้า-ไวย์เป็นหนึ่งในการกำหนดค่าการเดินสายหม้อแปลงที่พบมากที่สุดใช้ในการจำหน่ายไฟฟ้า

ในข้อตกลงนี้ขดลวดปฐมภูมิเชื่อมต่ออยู่ในเดลต้าในขณะที่ขดลวดทุติยภูมิเชื่อมต่ออยู่ในไวย์ด้วยจุดที่เป็นกลาง. การออกแบบนี้จัดให้มีระบบทุติยภูมิที่มีการต่อสายดิน และช่วยให้หม้อแปลงไฟฟ้าสามารถจ่ายโหลดประเภทต่างๆ ได้

หม้อแปลงเดลต้า-Wye ถูกนำมาใช้กันอย่างแพร่หลายใน:

ฝั่งเดลต้ายังช่วยควบคุมกระแสฮาร์โมนิคบางตัว ในขณะที่ฝั่งไวย์ให้การเชื่อมต่อที่เป็นกลางที่เสถียร

A ไวย์-หม้อแปลงเดลต้าใช้การเชื่อมต่อแบบ Wye ที่ด้านหนึ่งและการเชื่อมต่อแบบเดลต้าที่อีกด้านหนึ่ง การจัดเรียงนี้มักถูกเลือกสำหรับการใช้งานทางอุตสาหกรรมที่ต้องการระบบรองแบบสาม-สาย

มักพบในระบบที่มีมอเตอร์ขนาดใหญ่และอุปกรณ์อุตสาหกรรมหนักเนื่องจากเดลต้าทุติยภูมิสามารถจ่ายไฟสาม-ที่เหมาะสมได้โดยไม่ต้องใช้ตัวนำที่เป็นกลาง

หม้อแปลงไฟฟ้าสาม-เฟสการเดินสายมีความสัมพันธ์อย่างใกล้ชิดกับกลุ่มเวกเตอร์ของหม้อแปลงไฟฟ้า กลุ่มเวกเตอร์อธิบายการเชื่อมต่อของขดลวดและการกระจัดของเฟสระหว่างแรงดันไฟฟ้าหลักและรอง

กลุ่มเวกเตอร์หม้อแปลงทั่วไปประกอบด้วย:

ตัวอย่างเช่น หม้อแปลง Dyn11 ถูกนำมาใช้กันอย่างแพร่หลายในระบบจำหน่ายเนื่องจากมีการต่อสายดินที่เป็นกลางและเข้ากันได้ดีกับเครือข่ายพลังงานสมัยใหม่

การต่อลงดินคือการพิจารณาที่สำคัญเมื่อออกแบบการเดินสายหม้อแปลง หม้อแปลงไฟฟ้าที่มีการลงกราวด์อย่างเหมาะสมจะช่วยควบคุมกระแสไฟลัด ปรับปรุงการทำงานของระบบป้องกัน และเพิ่มความปลอดภัยทางไฟฟ้า

วิธีการต่อสายดินที่แตกต่างกันจะถูกเลือกตามแรงดันไฟฟ้าของระบบและข้อกำหนดการใช้งาน

สำหรับระบบแรงดันไฟฟ้าปานกลาง- ตัวต้านทานต่อสายดินที่เป็นกลาง (NGR) มักจะได้รับการติดตั้งเพื่อลดความเสียหายระหว่างเกิดข้อผิดพลาดในการลงกราวด์

การเดินสายหม้อแปลงที่ถูกต้องนั้นต้องการมากกว่าแค่การเชื่อมต่อขั้ว วิศวกรจะต้องตรวจสอบอัตราแรงดันไฟฟ้า ลำดับเฟส ขั้วไฟฟ้า และความเข้ากันได้ในการเชื่อมต่อก่อนที่จะจ่ายไฟให้กับหม้อแปลง

พิกัดแรงดันไฟฟ้าหลักและรองต้องตรงกับความต้องการของระบบ ในขณะที่ควรตรวจสอบการตั้งค่าก๊อกน้ำเพื่อให้แน่ใจว่าแรงดันไฟเอาท์พุตถูกต้อง ในระบบสาม-เฟสการตรวจสอบลำดับเฟสถือเป็นสิ่งสำคัญเนื่องจากการเชื่อมต่อที่ไม่ถูกต้องอาจทำให้มอเตอร์และอุปกรณ์อื่นๆ ทำงานไม่ถูกต้อง

ขั้วของหม้อแปลงก็มีความสำคัญเช่นกันเมื่อเชื่อมต่อหม้อแปลงแบบขนานหรือติดตั้งเป็นส่วนหนึ่งของระบบไฟฟ้าขนาดใหญ่ ขั้วที่ไม่ถูกต้องอาจทำให้เกิดกระแสหมุนเวียนและอุปกรณ์เสียหายได้

อุตสาหกรรมต่างๆ ใช้การกำหนดค่าการเดินสายหม้อแปลงที่แตกต่างกัน ขึ้นอยู่กับข้อกำหนดทางไฟฟ้า

การกำหนดค่าการเดินสายหม้อแปลงที่ถูกต้องขึ้นอยู่กับปัจจัยหลายประการได้แก่ระดับแรงดันไฟฟ้า ประเภทของโหลด ข้อกำหนดในการต่อลงดิน สภาวะฮาร์มอนิก และความต้องการในการขยายในอนาคต.

สำหรับการใช้งานการกระจายส่วนใหญ่เดลต้า-ไวย์แนะนำให้ใช้การเดินสายไฟเนื่องจากเป็นระบบรองที่มีการต่อสายดิน และรองรับโหลดเฟสเดียว-และสาม-แบบผสม โรงงานอุตสาหกรรมที่มีมอเตอร์ขนาดใหญ่อาจเลือกการเชื่อมต่อแบบเดลต้า- เนื่องจากความสามารถในการรองรับโหลดสามเฟสที่มีความต้องการสูง-

โครงการพลังงานทดแทนและศูนย์ข้อมูลมักต้องมีการออกแบบสายไฟหม้อแปลงแบบกำหนดเองเพื่อให้เข้ากับระบบอินเวอร์เตอร์อุปกรณ์ยูพีเอสและข้อกำหนดด้านประสิทธิภาพฮาร์มอนิก

การเดินสายหม้อแปลงมีบทบาทสำคัญในการพิจารณาประสิทธิภาพของหม้อแปลง ความปลอดภัย และความเข้ากันได้กับระบบไฟฟ้า ไม่ว่าจะใช้งานเดลต้า ไวย์ เดลต้า-ไวย์หรือวิธีการเชื่อมต่ออื่นๆ การจัดเรียงขดลวดที่ถูกต้องช่วยให้มั่นใจได้ถึงการจ่ายพลังงานที่เชื่อถือได้และการต่อสายดินที่มีประสิทธิภาพ
