ดังที่เราทุกคนทราบดีว่าหม้อแปลงไฟฟ้ากำลังมีความสำคัญในระบบไฟฟ้าสมัยใหม่ ช่วยให้สามารถจ่ายพลังงานได้อย่างมีประสิทธิภาพในระยะทางอันกว้างใหญ่ดังที่เราเห็นในชีวิตประจำวัน ดังนั้น การทำความเข้าใจวิธีการทำงานของพลังงานเหล่านี้จึงเป็นสิ่งสำคัญสำหรับทุกคนในสาขาวิศวกรรมไฟฟ้า

คู่มือนี้จะสำรวจหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าและการแปลงแรงดันไฟฟ้า

ในบทความนี้ เราจะเจาะลึกส่วนประกอบและการทำงานของหม้อแปลงไฟฟ้า เรียนรู้เกี่ยวกับประวัติและวิวัฒนาการของอุปกรณ์ที่จำเป็นเหล่านี้

และค้นหาว่าหม้อแปลงชนิดต่าง ๆ และการใช้งานมีอะไรบ้าง

ในขั้นตอนถัดไป การสำรวจความสำคัญของประสิทธิภาพและการอนุรักษ์พลังงานในการออกแบบหม้อแปลงไฟฟ้า

สุดท้ายนี้ เราจะหารือเกี่ยวกับแนวโน้มในอนาคตและข้อควรพิจารณาด้านสิ่งแวดล้อมในเทคโนโลยีหม้อแปลงไฟฟ้า

yawei transformer

หม้อแปลงไฟฟ้ากำลังมีความสำคัญอย่างยิ่งในเครือข่ายการจำหน่ายไฟฟ้าซึ่งเป็นหัวใจสำคัญของร่างกายมนุษย์ สิ่งที่สำคัญที่สุดคือมีบทบาทในการเปลี่ยนระดับแรงดันไฟฟ้าระหว่างวงจร ช่วยให้กระแสไฟฟ้าเดินทางได้อย่างมีประสิทธิภาพในระยะทางต่างๆ

โดยพื้นฐานแล้วประกอบด้วยลวดสองม้วนที่เรียกว่าขดลวดพันรอบแกน การตั้งค่านี้ช่วยให้หม้อแปลงทำงานบนหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า

หน้าที่หลักของอุปกรณ์เหล่านี้คือการแปลงแรงดันไฟฟ้า ซึ่งหมายความว่าพวกเขาสามารถ-เพิ่มหรือลดระดับแรงดันไฟฟ้า-ได้ตามความต้องการของระบบโครงข่ายไฟฟ้า

หม้อแปลงไฟฟ้ากำลังมีหลายรูปแบบและสามารถรองรับระดับแรงดันไฟฟ้าขนาดใหญ่ได้ สิ่งเหล่านี้จำเป็นสำหรับ-การส่งพลังงานไฟฟ้าแรงสูง

ส่วนประกอบสำคัญของหม้อแปลงไฟฟ้ากำลัง ได้แก่ :

ขดลวดปฐมภูมิและทุติยภูมิ

แกนแม่เหล็ก

วัสดุฉนวน

yawei transformer

หากคุณต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับหม้อแปลงไฟฟ้า คุณสามารถคลิกที่นี่!

การเดินทางของหม้อแปลงไฟฟ้ากำลังเริ่มขึ้นในปลายศตวรรษที่ 19 ผู้บุกเบิกเช่น Nikola Tesla และ George Westinghouse มีส่วนสำคัญในการพัฒนาพวกเขา

หม้อแปลงไฟฟ้าในยุคแรกๆ เหล่านี้มีความเรียบง่ายแต่มีประสิทธิภาพ พวกเขาวางรากฐานสำหรับการออกแบบที่ซับซ้อนที่เราเห็นในปัจจุบัน

เมื่อเทคโนโลยีก้าวหน้า หม้อแปลงก็มีการพัฒนาอย่างมาก การปรับปรุงที่โดดเด่น ได้แก่ วัสดุหลักที่ดีขึ้นและระบบระบายความร้อนที่เป็นนวัตกรรมใหม่

หม้อแปลงสมัยใหม่มีประสิทธิภาพสูงและรวมเอาเทคโนโลยีล้ำสมัย-ไว้ด้วย พวกเขาได้กลายเป็นส่วนสำคัญของระบบกริดอัจฉริยะทั่วโลก

เหตุการณ์สำคัญทางประวัติศาสตร์ที่สำคัญ ได้แก่ :

สิ่งประดิษฐ์ของผู้บุกเบิกในศตวรรษที่ 19

การปรับปรุงวัสดุและการออกแบบ

การบูรณาการเข้ากับเทคโนโลยีกริดอัจฉริยะ

หม้อแปลงไฟฟ้ากำลังอาศัยหลักการสำคัญของฟิสิกส์ โดยหลักๆ คือ การเหนี่ยวนำแม่เหล็กไฟฟ้า หลักการนี้ทำให้หม้อแปลงสามารถถ่ายเทไฟฟ้าได้อย่างมีประสิทธิภาพ

การแปลงแรงดันไฟฟ้าเป็นอีกบทบาทสำคัญของหม้อแปลงไฟฟ้า ช่วยให้ส่งกำลังในระยะทางไกลได้สะดวกโดยไม่เกิดการสูญเสียมากเกินไป

ในส่วนนี้ เราจะเจาะลึกลงไปในวิทยาศาสตร์ที่อยู่เบื้องหลังหลักการเหล่านี้ การทำความเข้าใจสิ่งเหล่านี้เป็นกุญแจสำคัญในการทำความเข้าใจว่าหม้อแปลงทำงานอย่างไรอย่างมีประสิทธิภาพ

แนวคิดหลักในการสำรวจ ได้แก่:

การเหนี่ยวนำแม่เหล็กไฟฟ้า

การแปลงแรงดันไฟฟ้า

ความสัมพันธ์ระหว่างคนทั้งสอง

การเหนี่ยวนำแม่เหล็กไฟฟ้าเกิดขึ้นเมื่อสนามแม่เหล็กที่เปลี่ยนแปลงไปทำให้เกิดกระแสไฟฟ้า ปรากฏการณ์นี้เป็นรากฐานสำคัญของการทำงานของหม้อแปลงไฟฟ้า

การแปลงแรงดันไฟฟ้าเกี่ยวข้องกับการปรับระดับแรงดันไฟฟ้าระหว่างสูงและต่ำ ช่วยให้มั่นใจได้ถึงการกระจายพลังงานที่ปลอดภัยและมีประสิทธิภาพ

การทำความเข้าใจกระบวนการเหล่านี้จะเผยให้เห็นความมหัศจรรย์เบื้องหลังการใช้ไฟฟ้าในแต่ละวัน ด้วยข้อมูลเชิงลึกนี้ คุณจะประทับใจกับความมหัศจรรย์ทางวิศวกรรมของหม้อแปลงไฟฟ้ามากยิ่งขึ้น

กฎของฟาราเดย์เป็นรากฐานของการเหนี่ยวนำแม่เหล็กไฟฟ้า พูดง่ายๆ ก็คือว่าเมื่อสนามแม่เหล็กเปลี่ยนแปลง มันจะเหนี่ยวนำให้เกิดแรงดันไฟฟ้าในวงจรใกล้เคียง

กฎของเลนซ์ก้าวไปอีกขั้นหนึ่ง: กระแสเหนี่ยวนำจะไหลในทิศทางที่ต้านการเปลี่ยนแปลงที่ทำให้เกิดกระแสดังกล่าวเสมอ - เกือบจะเหมือนกับวิธีต้านทานการรบกวนของธรรมชาติ

กฎหมายทั้งสองฉบับนี้ร่วมกันอธิบายวิธีการทำงานของหม้อแปลงอย่างชัดเจน นี่เป็นเหตุผลที่หม้อแปลงสามารถเพิ่มแรงดันไฟฟ้าขึ้นหรือลงและถ่ายโอนพลังงานไฟฟ้าจากวงจรหนึ่งไปยังอีกวงจรหนึ่งโดยไม่ต้องเชื่อมต่อไฟฟ้าโดยตรง

การเหนี่ยวนำร่วมเป็นหนึ่งในแนวคิดหลักในที่นี้-โดยพื้นฐานแล้วจะอธิบายว่าขดลวดหนึ่งตัวสามารถสร้างแรงดันไฟฟ้าในขดลวดใกล้เคียงได้อย่างไร

อีกคำที่สำคัญคือฟลักซ์แม่เหล็ก ให้คิดว่ามันเป็นวิธีการวัดว่าสนามแม่เหล็กที่ไหลผ่านขดลวดนั้นมีจำนวนเท่าใด ใช่ มันสำคัญมาก เพราะมันส่งผลกระทบอย่างมากต่อระดับความเหนี่ยวนำที่คุณได้รับ

ปัจจัยเหล่านี้ร่วมกันกำหนดประสิทธิภาพของหม้อแปลงไฟฟ้า และยังมีอิทธิพลต่อวิธีการออกแบบอีกด้วย หากคุณเข้าใจวิธีการทำงาน (แม้จะหลวมๆ ก็ตาม) คุณสามารถเลือกได้อย่างชาญฉลาดเพื่อปรับปรุงประสิทธิภาพของหม้อแปลง

แนวคิดหลักได้แก่:

การเหนี่ยวนำแรงดันไฟฟ้าในขดลวดที่อยู่ติดกัน (การเหนี่ยวนำร่วม)

ความสำคัญของความแรงของสนามแม่เหล็ก (ฟลักซ์แม่เหล็ก)

ผลต่อการออกแบบและประสิทธิภาพของหม้อแปลงไฟฟ้า

yawei transformer

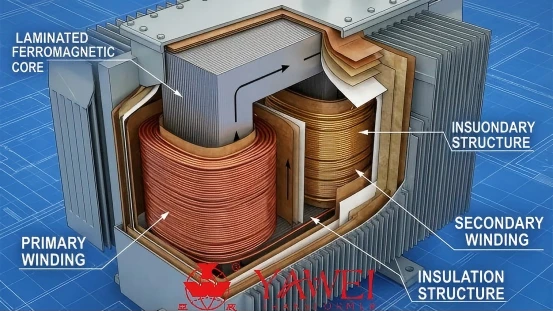

โดยพื้นฐานแล้วหม้อแปลงไฟฟ้ากำลังถูกสร้างขึ้นจากชิ้นส่วนสำคัญสองสามส่วน: แกนกลาง ขดลวด ฉนวน และเปลือกหุ้ม และจริงๆ แล้ว แต่ละคนก็มีงานของตัวเอง ดังนั้นจึงไม่มีอะไร "เป็นทางเลือก" จริงๆ ที่นี่

แกนกลางมักทำจากเหล็กเคลือบ การออกแบบแบบหลายชั้นช่วยลดความสูญเสียจากกระแสน้ำวน ซึ่งเป็นเรื่องใหญ่สำหรับประสิทธิภาพ จากนั้น คุณก็จะได้ขดลวด-โดยทั่วไปแล้วจะเป็นทองแดงหรืออะลูมิเนียม-ที่ส่งกระแสไฟฟ้าและสร้างสนามแม่เหล็กไฟฟ้าที่จำเป็นสำหรับหม้อแปลงในการทำงาน

ถัดมาเป็นฉนวน วัตถุประสงค์หลักคือเพื่อป้องกันไฟฟ้าลัดวงจร และยังช่วยปกป้องขดลวดจากแรงดันไฟกระชากอีกด้วย สุดท้ายนี้ มีกล่องหุ้มไว้เพื่อปกป้องหม้อแปลงจากโลกภายนอก-สิ่งต่างๆ เช่น สภาพอากาศและปัจจัยด้านสิ่งแวดล้อมอื่นๆ

กล่าวโดยย่อ: แกนกลางเพื่อประสิทธิภาพ ขดลวดสำหรับการกระทำทางแม่เหล็กไฟฟ้า ฉนวนเพื่อความปลอดภัย และกล่องหุ้มสำหรับการป้องกัน

ส่วนประกอบสำคัญได้แก่:

แกน: เหล็กเคลือบลามิเนต

ขดลวด: ทองแดงหรืออลูมิเนียม

ฉนวนกันความร้อน: วัสดุป้องกัน

สิ่งที่ส่งมา: เคสป้องกัน

ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อให้มั่นใจถึงการถ่ายโอนพลังงานอย่างมีประสิทธิภาพ การทำความเข้าใจสิ่งเหล่านี้จะให้ความกระจ่างว่าหม้อแปลงทำงานอย่างไร ความรู้ในแต่ละส่วนช่วยเพิ่มการบำรุงรักษาและการออกแบบ

yawei transformer

ในตลาดอุตสาหกรรมปัจจุบัน แกนหม้อแปลงมีหลายประเภท โดยทั่วไปจะประกอบด้วยการออกแบบประเภทลามิเนต เปลือก และแกน-

ในความคิดของฉัน แกนเคลือบช่วยลดการสูญเสียพลังงาน ประกอบด้วยเหล็กแผ่นบาง การออกแบบนี้สามารถลดกระแสน้ำวนได้

หม้อแปลงชนิดเชลล์-มักจะใส่ขดลวดไว้ภายในแกนกลาง พวกมันให้การป้องกันที่ดีกว่า หม้อแปลงชนิดคอร์-มีขดลวดเพื่อให้ระบายความร้อนได้ง่าย

ถัดไปคือคุณสมบัติหลักของประเภทคอร์:

ลามิเนต: แผ่นเหล็กบาง

เปลือก: ขดลวดที่ปิดล้อม

แกนหลัก: ขดลวดที่เปิดเผย

แต่ละประเภทมีข้อดีเฉพาะขึ้นอยู่กับการใช้งาน

บางที Transformers อาจมีขดลวดปฐมภูมิและทุติยภูมิก็เป็นเรื่องปกติสำหรับเรา และลวดขดเหล่านี้สร้างสนามแม่เหล็ก

ขดลวดปฐมภูมิเชื่อมต่อกับแหล่งพลังงานอินพุต มันได้รับพลังงานไฟฟ้า ขดลวดทุติยภูมิส่งแรงดันไฟฟ้าที่แปลงแล้วไปยังเอาต์พุต

ทองแดงเป็นตัวเลือกทั่วไปสำหรับการพันขดลวด มีความต้านทานต่ำและมีค่าการนำไฟฟ้าสูง อย่างไรก็ตาม อะลูมิเนียมก็ถูกนำมาใช้เช่นกันเนื่องจากมีน้ำหนักเบากว่า

ประเด็นสำคัญเกี่ยวกับการพันขดลวดมีดังนี้:

หลัก: การเชื่อมต่ออินพุต

รอง: การส่งมอบผลผลิต

วัสดุ: ทองแดงหรืออลูมิเนียม

ขดลวดมีความสำคัญอย่างยิ่งต่อการเปลี่ยนแปลงแรงดันไฟฟ้าและการถ่ายโอนพลังงาน

เนื่องจากมีไฟฟ้าอยู่ ฉนวนจึงมีความสำคัญต่อความน่าเชื่อถือของหม้อแปลง ช่วยป้องกันไฟฟ้าลัดวงจร วัสดุแตกต่างกันไปตั้งแต่น้ำมันไปจนถึงวัสดุผสมที่เป็นของแข็ง

เนื่องจากความร้อนที่เกิดขึ้นในการทำงานของหม้อแปลงไฟฟ้า ดังนั้นระบบระบายความร้อนจึงมีความสำคัญต่อการรักษาประสิทธิภาพของหม้อแปลง วิธีการทั่วไป ได้แก่ การแช่น้ำมันและการระบายความร้อนด้วยอากาศ

เปลือกหุ้มช่วยปกป้องหม้อแปลงจากอันตรายต่อสิ่งแวดล้อม ป้องกันความชื้นและฝุ่นเข้า ดังนั้นเราจึงสามารถพูดได้ว่าเปลือกยังสามารถเป็นอุปสรรคด้านความปลอดภัยได้

นี่คือองค์ประกอบสำคัญ:

ฉนวน: ป้องกันการลัดวงจร

ความเย็น: จัดการความร้อน

สิ่งที่แนบมา: ให้การป้องกัน

องค์ประกอบเหล่านี้ร่วมกันทำให้มั่นใจในความปลอดภัยและประสิทธิภาพของหม้อแปลง

เราควรรู้ว่าการทำความเข้าใจวิธีการทำงานของหม้อแปลงไฟฟ้านั้นเกี่ยวข้องกับกระบวนการที่เป็นระบบ

ในรายละเอียด ขั้นแรกกระแสไฟฟ้าจะเข้าสู่ขดลวดปฐมภูมิของหม้อแปลงไฟฟ้า ขดลวดนี้เชื่อมต่อกับแหล่งพลังงานที่เข้ามา มันสร้างสนามแม่เหล็กรอบแกนกลาง

จากนั้นสนามแม่เหล็กจะเหนี่ยวนำให้เกิดแรงดันไฟฟ้าในขดลวดทุติยภูมิ สิ่งนี้เกิดขึ้นได้ผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้า แรงดันไฟฟ้าจะเพิ่มขึ้นหรือลดลง ขึ้นอยู่กับอัตราส่วนของขดลวด

ขั้นตอนสำคัญในการพูดสั้นๆ ได้แก่:

ป้อนพลังงานไฟฟ้า:เข้าสู่ขดลวดปฐมภูมิ

การสร้างสนามแม่เหล็ก:ภายในแกนกลาง

การเหนี่ยวนำแรงดันไฟฟ้า:ในขดลวดทุติยภูมิ

เอาท์พุทของแรงดันไฟฟ้าที่แปลงแล้ว:มุ่งตรงไปที่โหลด

ตลอดกระบวนการนี้ หม้อแปลงไม่ได้ทำงานเพียงลำพัง: ฉนวนและระบบทำความเย็นที่เหมาะสมจะช่วยลดความร้อนสูงเกินไป กล่องหุ้มเพิ่มชั้นการปกป้องสิ่งแวดล้อม

ตามการใช้งานของหม้อแปลง เราสามารถตรวจสอบหม้อแปลงได้เป็นสองประเภท: หม้อแปลงแบบสเต็ป-และสเต็ปดาวน์- ซึ่งออกแบบมาเพื่อทำหน้าที่ที่แตกต่างกัน แต่ละตัวมีบทบาทที่แตกต่างกันในการแปลงแรงดันไฟฟ้า

สเต็ปอัพหม้อแปลง- ดังที่ชื่อเรียกว่า พวกมันจะเพิ่มระดับแรงดันไฟฟ้า มีประโยชน์ในการส่งกำลังระยะไกล- ไฟฟ้าแรงสูงช่วยลดการสูญเสียพลังงานในระยะทาง

ในทางตรงกันข้าม หม้อแปลงสเต็ปดาวน์-จะลดระดับแรงดันไฟฟ้า ทำให้ไฟฟ้าปลอดภัยสำหรับใช้ในบ้านหรือในเชิงพาณิชย์

นี่คือความแตกต่างที่สำคัญระหว่างทั้งสอง:

เพิ่มแรงดันไฟฟ้า

เหมาะสำหรับการส่งกำลัง

ลดแรงดันไฟฟ้า

เหมาะแก่การจำหน่ายในท้องถิ่น

เราควรตระหนักว่าบทบาทเหล่านี้จำเป็นสำหรับระบบไฟฟ้าที่มีประสิทธิภาพ

ตามโครงสร้าง หม้อแปลงสามารถแบ่งได้เป็นเฟสเดียว-หรือสาม-เฟส การออกแบบนี้สอดคล้องกับความต้องการพลังงานเฉพาะ

หม้อแปลงเฟสเดียว-ที่มักใช้ในการจ่ายไฟฟ้าให้กับพื้นที่อยู่อาศัย ง่ายกว่าและมักใช้ในแอปพลิเคชันที่ใช้พลังงานต่ำ

และหม้อแปลงสามเฟส-ก็มีความทนทาน ตอบสนองความต้องการทางอุตสาหกรรมและการพาณิชย์ มีประสิทธิภาพสำหรับความต้องการพลังงานสูง

คุณสมบัติที่สำคัญ:

ใช้ในครัวเรือน

โครงสร้างที่เรียบง่าย

ใช้ในอุตสาหกรรม

ประสิทธิภาพและพลังที่มากขึ้น

แม้ว่าจะมีขนาด ฟังก์ชั่น และอื่นๆ ที่แตกต่างกันก็ตาม แต่แต่ละประเภทก็มีข้อดีเฉพาะตัวสำหรับการใช้งานที่หลากหลาย

ในความเป็นจริง การเปลี่ยนแปลงแรงดันไฟฟ้าในหม้อแปลงขึ้นอยู่กับอัตราส่วนรอบ อัตราส่วนนี้มีความสำคัญต่อการพิจารณาการเปลี่ยนแปลงแรงดันไฟฟ้า ดังนั้นการทำความเข้าใจจึงช่วยในการออกแบบหม้อแปลงไฟฟ้าที่มีประสิทธิภาพ

อัตราส่วนการหมุนคืออัตราส่วนของขดลวดในขดลวดปฐมภูมิถึงขดลวดทุติยภูมิ หากหลักมีจำนวนรอบมากขึ้น จะลดแรงดันไฟฟ้า (ขั้น-ลง) ในทางกลับกัน แรงดันไฟฟ้าที่เพิ่มขึ้นขั้นทุติยภูมิจะมีการหมุนมากขึ้น (ขั้น-ขึ้น)

นี่เป็นสูตรง่ายๆ ที่อธิบายแนวคิดนี้:

อัตราส่วนการหมุน (TR)=จำนวนรอบในขดลวดหลัก / จำนวนรอบในขดลวดทุติยภูมิ

การตีความอัตราส่วนรอบ:

TR สูงหมายถึงหม้อแปลงสเต็ปดาวน์-

ค่า TR ที่ต่ำบ่งบอกถึง-การกำหนดค่าขั้นสูง

การคำนวณอย่างรอบคอบทำให้มั่นใจได้ว่าพลังงานจะถูกถ่ายโอนอย่างมีประสิทธิภาพ สิ่งนี้มีบทบาทสำคัญในการจับคู่ระดับแรงดันไฟฟ้าให้ตรงกับความต้องการของระบบ

ในชีวิตประจำวันของเรา เมื่อเราใช้หม้อแปลงขณะใช้อัตราส่วนรอบคือการปรับแรงดันไฟฟ้าได้อย่างแม่นยำ ดังนั้นการปรับตัวนี้จึงเป็นสิ่งสำคัญในเครือข่ายการกระจายพลังงาน

หม้อแปลงไฟฟ้ามีทุกรูปทรงและขนาด และเป็นวีรบุรุษแห่งโลกไฟฟ้าที่ไม่มีใครพูดถึง ปรากฏขึ้นทุกที่ตั้งแต่โรงไฟฟ้าขนาดใหญ่ไปจนถึงสถานีย่อยในละแวกของคุณ ท้ายที่สุดแล้ว พวกเขาจะถูกจัดกลุ่มตามงานที่พวกเขาทำเป็นหลัก-ไม่ว่าจะเป็นการเคลื่อนย้ายไฟฟ้าในระยะไกลหรือลดระดับลงเพื่อใช้ในชีวิตประจำวัน

สิ่งเหล่านี้มีความสำคัญอย่างยิ่งต่อการได้รับพลังงานในที่ที่ต้องการโดยไม่สิ้นเปลืองพลังงานมากเกินไประหว่างทาง เลือกประเภทที่ไม่ถูกต้อง และคุณกำลังเผชิญกับการขาดทุนที่สูงขึ้น ค่าใช้จ่ายที่มากขึ้น หรือแม้แต่ปัญหาด้านความน่าเชื่อถือ ใช่แล้ว การรู้ถึงความแตกต่างนั้นสำคัญมากเมื่อคุณเลือกมัน

หม้อแปลงไฟฟ้าระบบส่งกำลังเป็นสัตว์ตัวใหญ่ที่สร้างขึ้นสำหรับงานไฟฟ้าแรงสูง- พวกเขาใช้พลังงานจำนวนมหาศาลและผลักมันไปหลายร้อยไมล์ข้ามเส้นตารางโดยมีความยุ่งยากน้อยที่สุด คุณจะเห็นพวกมันด้วยขนาดมหึมา ท้องฟ้า-ระดับไฟฟ้าแรงสูง และ-แข็งแกร่งราวกับ-โครงสร้างเล็บที่หัวเราะเยาะเมื่อเผชิญกับพายุและภาระหนัก

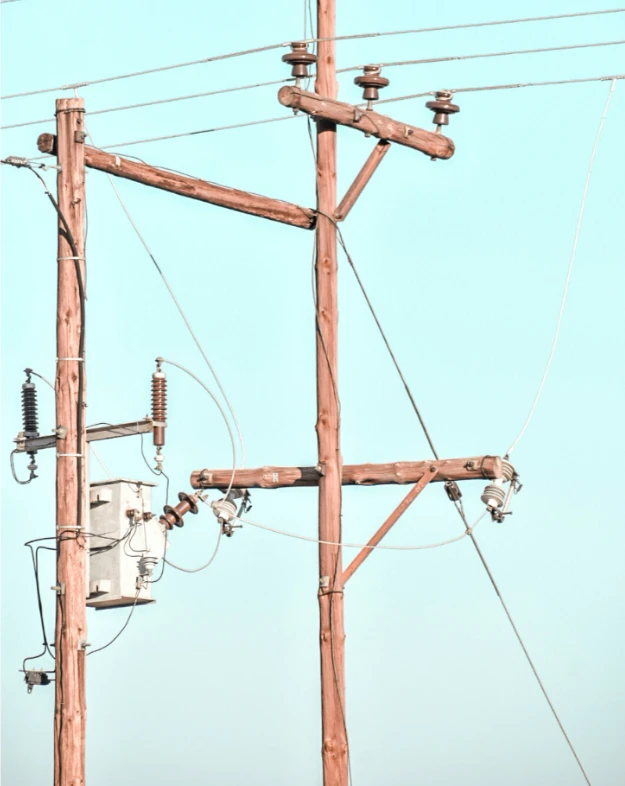

ในทางกลับกัน หม้อแปลงไฟฟ้าระบบจำหน่ายคือแบบที่คุณเห็นบนเสาไฟฟ้าหรือซ่อนอยู่ในกล่อง-ติดตั้งใกล้บ้านและร้านค้า งานทั้งหมดของพวกเขาคือลดแรงดันไฟฟ้าจากสายส่งเหล่านั้นลงให้อยู่ในระดับที่ปลอดภัยและใช้งานได้-เช่น 120/240 V หรือ 277/480 V ซึ่งมีขนาดเล็กกว่า มีประสิทธิภาพมากกว่าที่โหลดต่ำกว่า และได้รับการออกแบบมาให้นั่งเงียบๆ ในละแวกใกล้เคียงโดยไม่ดึงดูดความสนใจมากนัก

ถ้าอย่างนั้นคุณก็จะได้กลุ่มที่กำหนดเอง: หม้อแปลงพิเศษ- สิ่งเหล่านี้คือ-ตัวแก้ปัญหาที่สร้างขึ้นสำหรับงานอุตสาหกรรมแปลกๆ- ลองนึกถึงเครื่องเชื่อมอาร์ค เครื่องชาร์จแบตเตอรี่ หรือเครื่องเรียงกระแสขนาดใหญ่ในโรงงาน ออกแบบมาตามสั่ง สามารถรับมือกับสภาพแวดล้อมที่รุนแรง และมักจะมาพร้อมกับเคล็ดลับด้านความปลอดภัยเพิ่มเติม

หม้อแปลงอัตโนมัติ-แตกต่างออกไปเล็กน้อยอีกครั้ง แทนที่จะใช้ขดลวดสองเส้นแยกกัน พวกเขาใช้คอยล์ที่ใช้ร่วมกันเพียงอันเดียวในการขึ้นและลง ซึ่งทำให้เบากว่า ราคาถูกกว่า และมีประสิทธิภาพอย่างน่าประหลาดใจเมื่อคุณต้องการปรับแรงดันไฟฟ้าเพียงเล็กน้อยเท่านั้น ไม่ใช่สำหรับทุกอย่าง แต่เมื่องานเข้ากัน จะช่วยประหยัดพื้นที่และเงิน

ไม่มีใครอยากได้หม้อแปลงที่กินพลังงานใช่ไหม? ประสิทธิภาพเป็นเรื่องใหญ่ เพราะแม้แต่การสูญเสียเพียงเล็กน้อยก็รวมกันอย่างรวดเร็วในระบบขนาดใหญ่ หม้อแปลงไฟฟ้าสูญเสียพลังงานส่วนใหญ่เป็นความร้อน-บางส่วนอยู่ในแกนกลาง บางส่วนอยู่ในขดลวดทองแดง ยิ่งคุณควบคุมการสูญเสียเหล่านั้นได้ดีกว่า เครื่องก็จะเย็นลง ใช้งานได้นานขึ้น และคุณใช้ไฟฟ้าน้อยลง (แถมคุณยังใจดีต่อโลกด้วย)

การสูญเสียแกนกลางเกิดขึ้นเนื่องจากมีแม่เหล็กติดอยู่ภายในเตารีด-แม้ว่าจะไม่มีภาระก็ตาม การสูญเสียทองแดง (หรือการสูญเสีย I²R) เกิดขึ้นทันทีที่กระแสไฟฟ้าเริ่มไหล และแย่ลงเมื่อคุณดันหม้อแปลงแรงขึ้น การออกแบบที่ดี วัสดุที่มีคุณภาพ และการระบายความร้อนอัจฉริยะคือสิ่งที่แยกหน่วยที่เหมาะสมออกจากตัวประหยัดพลังงานที่แท้จริง

ความร้อนคือศัตรู มากเกินไปและฉนวนเริ่มพัง น้ำมันเสื่อม และทันใดนั้นหม้อแปลงของคุณก็หมดเวลายืมไป นั่นเป็นเหตุผลว่าทำไมระบบทำความเย็นจึงมีอยู่ ตัวใหญ่มักจะว่ายอยู่ในน้ำมันแร่ที่นำความร้อนไปยังหม้อน้ำ (การระบายความร้อนของ ONAN เป็นเรื่องธรรมดามาก) หน่วยขนาดเล็กอาจอาศัยการเป่าลมเหนือครีบ ไม่ว่าจะด้วยวิธีใด เป้าหมายก็เหมือนกัน: รักษาอุณหภูมิเพื่อให้เครื่องทำงานได้อย่างราบรื่นมานานหลายทศวรรษ

หม้อแปลงสมัยใหม่ไม่ใช่แค่ "ตั้งค่าแล้วลืมมัน" อีกต่อไป เซ็นเซอร์คอยจับตาดูคุณภาพน้ำมัน อุณหภูมิของขดลวด และระดับโหลด เพื่อให้คุณตรวจพบปัญหาก่อนที่จะกลายเป็นภัยพิบัติ รีเลย์ Buchholz วาล์วระบายแรงดัน และการป้องกันกระแสเกินเปรียบเสมือน-บอดี้การ์ดในตัว

การตรวจสอบตามปกติ-การทดสอบฉนวน การสุ่มตัวอย่างน้ำมัน การตรวจสอบครีบทำความเย็น-ยังคงมีความสำคัญ แต่ผู้คนจำนวนมากหันมาใช้การบำรุงรักษาแบบคาดการณ์ล่วงหน้า มองเห็นแนวโน้มแปลกๆ ในข้อมูล แล้วคุณสามารถแก้ไขได้ในระหว่างที่ไฟฟ้าดับตามแผนครั้งถัดไป แทนที่จะต้องรับมือกับไฟดับอย่างไม่คาดคิด

yawei transformer

แม้แต่หม้อแปลงไฟฟ้าที่ดีที่สุดก็สามารถทำให้เกิดอารมณ์ฉุนเฉียวได้ ความร้อนสูงเกินไป ฉนวนพัง หรือการพันขดลวดลัดวงจรมักเป็นปัญหา เคล็ดลับคือการจับพวกมันให้ได้ตั้งแต่เนิ่นๆ ผู้ปฏิบัติงานส่วนใหญ่เก็บบันทึกข้อผิดพลาด ทำการตรวจสอบด้วยสายตาเป็นประจำ และทำการทดสอบทางไฟฟ้า งานนักสืบเล็กๆ น้อยๆ มักจะทำให้สิ่งต่างๆ กลับมาออนไลน์ได้โดยไม่มีดราม่ามากเกินไป

ความปลอดภัยไม่ใช่ทางเลือก รีเลย์ Buchholz มีชื่อเสียงในการตรวจจับฟองก๊าซในหน่วยที่เติมน้ำมัน- (เป็นสัญญาณที่แน่นอนว่ามีบางอย่างกำลังปรุงอยู่ข้างใน) เพิ่มอุปกรณ์ลดแรงกดทับและการป้องกันกระแสไฟเกินที่มั่นคง และคุณมีตาข่ายนิรภัยที่ดีทีเดียวซึ่งช่วยป้องกันไม่ให้ปัญหาเล็กๆ น้อยๆ กลายเป็นอาการปวดหัวครั้งใหญ่

ทุกวันนี้หม้อแปลงมีอยู่ทุกหนทุกแห่งในโครงข่าย-เพื่อควบคุมแรงดันไฟฟ้า ปรับสมดุลโหลด และทำให้แน่ใจว่าไฟฟ้าจะเข้าสู่ตู้เย็น โรงงาน หรือที่ชาร์จ EV ของคุณโดยไม่ต้องยุ่งยาก ด้วยเทคโนโลยี-กริดอัจฉริยะ ปัจจุบันหลายๆ คนได้สร้าง-การตรวจสอบที่ส่งกลับไปยังศูนย์ควบคุมแบบเรียลไทม์ นั่นหมายถึงการแก้ไขที่รวดเร็วขึ้นและการสูญเสียพลังงานน้อยลง

ฟาร์มโซลาร์ฟาร์มและกังหันลมพ่นพลังงานที่จ่ายไฟไปทั่ว-อย่างชาญฉลาด หม้อแปลงไฟฟ้าเป็นสิ่งที่ทำให้ทุกอย่างราบรื่นดังนั้นจึงเล่นได้ดีกับกริดหลัก หากไม่มีสิ่งเหล่านี้ การบูรณาการพลังงานสะอาดคงเป็นฝันร้าย โดยพื้นฐานแล้วพวกเขาเป็นผู้แปลระหว่าง "สีเขียวแต่คาดเดาไม่ได้" กับ "มั่นคงและเชื่อถือได้"

ในที่สุดอุตสาหกรรมก็เริ่มจริงจังกับสิ่งแวดล้อม เราเห็นน้ำมันที่ย่อยสลายได้ทางชีวภาพมากขึ้น การออกแบบที่เงียบกว่า และแกนประมวลผลประสิทธิภาพสูง-ที่ช่วยลดการสูญเสีย บนขอบฟ้า? หม้อแปลงอัจฉริยะพร้อมระบบติดตาม AI ที่สามารถคาดการณ์ความล้มเหลวล่วงหน้าหลายสัปดาห์และปรับเปลี่ยนได้ทันที ทั้งหมดนี้มุ่งสู่ระบบไฟฟ้าที่สะอาดและยืดหยุ่นมากขึ้น-หม้อแปลงทีละตัว

ห่อมันขึ้นมา

ท้ายที่สุดแล้ว การทำความเข้าใจหม้อแปลงไฟฟ้าไม่ได้เป็นเพียงเนื้อหาในตำราเรียน-แต่เป็นสิ่งที่ช่วยให้วิศวกรเปิดไฟไว้ ลดการใช้พลังงานอย่างสิ้นเปลือง และผลักดันโครงข่ายไฟฟ้าไปสู่อนาคตที่เป็นมิตรกับสิ่งแวดล้อมมากขึ้น ไม่ว่าคุณจะปรับขนาดโรงงานใหม่หรือเพียงสงสัยว่าไฟฟ้าเข้าถึงทางออกของคุณได้อย่างไร การรู้พื้นฐานต่างๆ จะสร้างความแตกต่างได้ ไม่ฉูดฉาด แต่จำเป็นอย่างยิ่ง
