Delta Star Distribution Transformer

หม้อแปลง Delta-Star (หรือ Delta-Wye) เป็นหม้อแปลงชนิดเฉพาะที่ใช้ในการกระจายพลังงานไฟฟ้า มันมีการคดเคี้ยวหลักที่เชื่อมต่อกับเดลต้าและดาว (หรือไวย์)-ม้วนทุติยภูมิที่เชื่อมต่อกัน การกำหนดค่านี้มีข้อดีหลายประการและใช้กันอย่างแพร่หลายในระบบพลังงานด้วยเหตุผลหลายประการ

การคดเคี้ยวหลัก (เชื่อมต่อเดลต้า):

ขดลวดหลักเชื่อมต่อในการกำหนดค่าเดลต้า (Δ)

การจัดเรียงนี้ช่วยให้หม้อแปลงสามารถจัดการกับกระแสสูงและระดับพลังงานสูง

มันเป็นเส้นทางสำหรับการไหลเวียนของกระแสที่สามารถทำให้ระบบมีเสถียรภาพในระหว่างเงื่อนไขการโหลดที่ไม่สมดุล

ม้วนทุติยภูมิ (เชื่อมต่อกับดาวหรือไวย์):

ม้วนทุติยภูมิเชื่อมต่อในการกำหนดค่าดาว (Y) หรือ WYE

นี่เป็นจุดที่เป็นกลางซึ่งมักจำเป็นสำหรับการจัดหาโหลดเฟสเดี่ยวและสำหรับระบบการกระจายสี่เฟสสี่สาย

การเชื่อมต่อ STAR ช่วยให้การใช้งานของพื้นดินหรือเป็นกลางในระบบ

การแปลงแรงดันไฟฟ้า:

หม้อแปลง Delta-Star ใช้เพื่อลดแรงดันไฟฟ้าเกียร์สูงเพื่อลดระดับการกระจาย

การเชื่อมต่อดาวในด้านรองให้ระดับแรงดันไฟฟ้าที่สะดวกสำหรับการใช้งานของผู้บริโภค

การเปลี่ยนเฟส:

การกำหนดค่านี้แนะนำการเปลี่ยนเฟสระดับ 30- ระหว่างขดลวดหลักและทุติยภูมิ สิ่งนี้สามารถเป็นประโยชน์ในแอพพลิเคชั่นระบบพลังงานบางอย่างสำหรับการปรับสมดุลโหลดและการยกเลิกฮาร์มอนิก

แยกและต่อสายดิน:

จุดที่เป็นกลางในด้านรองช่วยให้เกิดการต่อสายดินซึ่งช่วยเพิ่มความปลอดภัยและปรับปรุงคุณภาพพลังงานโดยการลดฮาร์มอนิก

การจัดการโหลดที่ไม่สมดุล:

การเชื่อมต่อเดลต้าในด้านหลักมีความทนทานต่อการโหลดที่ไม่สมดุลมากขึ้นทำให้เหมาะสำหรับระบบการกระจายที่ความไม่สมดุลของโหลดอาจเกิดขึ้นได้ทั่วไป

แอปพลิเคชัน

การกระจายพลังงานไฟฟ้า: ใช้กันทั่วไปในเครือข่ายการกระจายยูทิลิตี้เพื่อจัดหาภาระที่อยู่อาศัยและเชิงพาณิชย์

การใช้งานอุตสาหกรรม: ในโรงงานและการตั้งค่าอุตสาหกรรมที่จำเป็นต้องใช้พลังงานสามเฟสที่มีความเป็นกลาง

แอพพลิเคชั่นพิเศษ: ในสถานการณ์ที่จำเป็นต้องมีการเปลี่ยนเฟสหรือการลดฮาร์มอนิกในระบบพลังงาน

ตัวเลือกของหม้อแปลงเดลต้า-ดาวมักจะถูกกำหนดโดยข้อกำหนดเฉพาะของเครือข่ายการกระจายไฟฟ้ารวมถึงความต้องการตัวนำที่เป็นกลางลักษณะการโหลดและอัตราส่วนการแปลงแรงดันไฟฟ้าที่ต้องการ การบำรุงรักษาและการตรวจสอบเป็นประจำเป็นสิ่งจำเป็นสำหรับการรับรองความน่าเชื่อถือและความปลอดภัยของหม้อแปลงเหล่านี้ในสภาพแวดล้อมการทำงาน

Yawei Delta Star Distribution Transdication Oiling Delta Star Distribution Transfort Transformer Active Part

Delta Star Distribution Transformer Core

Delta Star Distribution Transformer Core

การติดตั้งถังหม้อแปลงหม้อแปลง

การติดตั้งถังหม้อแปลงหม้อแปลง

หม้อแปลงการแจกจ่ายสตาร์เดลต้าของ Yawei

ถังหม้อแปลง Delta Star Distribution

น้ำมันที่เต็มไปด้วยน้ำมันหม้อแปลงไฟฟ้า

น้ำมัน SVG แช่หม้อแปลงหม้อแปลง

1. ระบบการจัดการคุณภาพ GB\/T 19001-2016 ISO 9001: 2015

การทำงานของระบบ Yawei ทั้งหมดได้รับการควบคุมและจัดการอย่างเคร่งครัด สิ่งนี้ช่วยให้มั่นใจได้ถึงคุณภาพของผลิตภัณฑ์และวัสดุในทุกขั้นตอนตั้งแต่การได้รับคำขอลูกค้าไปจนถึงการออกแบบวัสดุการผลิตการติดตั้งการทดสอบบรรจุภัณฑ์การจัดส่งหลังการขายซึ่งทั้งหมดดำเนินการภายใต้กระบวนการที่เข้มงวดและมีเหตุผล

CertificateOfcompliance ของ UL และ CUL

หม้อแปลงที่ติดตั้งของ Yawei Pad ได้รับการประเมินโดย UL ตามมาตรฐานของสหรัฐอเมริกาและแคนาดา หม้อแปลงของเราได้รับการรับรองโดย UL ตามมาตรฐานของแคนาดา (มาตรฐาน CSA)

3. ใบรับรองการรับรอง CE

มาตรฐาน: en 60076-1: 2011.en 60076-2: 2011en 60076-14: 2013 ยืนยันว่าคุณภาพทางเทคนิคของ Yawei ตรงตามข้อกำหนดของมาตรฐานสากลเฉพาะทั้งหมดสำหรับการทดสอบและการสอบเทียบ ผลิตภัณฑ์ของ Yawei ทั้งหมดได้รับการทดสอบอย่างเต็มที่ในห้องทดสอบที่มีคุณสมบัติก่อนออกจากโรงงานเพื่อให้มั่นใจว่ามีคุณภาพที่มั่นคงและให้ความอุ่นใจอย่างแน่นอนสำหรับลูกค้า

Core: ทำจากเหล็กกล้าเกรดสูงเพื่อลดการสูญเสียกระแสไหล่

ขดลวด: ขดลวดทองแดงหรืออลูมิเนียมที่มีกระแสไฟฟ้า

ฉนวน: วัสดุที่ป้องกันขดลวดและแกนกลางจากกันและกันและจากภายนอกของหม้อแปลง

การระบายความร้อนของน้ำมันหรือแบบแห้ง: หม้อแปลงน้ำมันใช้น้ำมันฉนวนสำหรับการระบายความร้อนและฉนวนในขณะที่หม้อแปลงชนิดแห้งใช้อากาศหรือก๊าซ

อุปกรณ์ป้องกัน: ฟิวส์, เบรกเกอร์วงจรหรืออุปกรณ์อื่น ๆ เพื่อป้องกันการโอเวอร์โหลดและความผิดพลาด

การทำงานของพวกเขาขึ้นอยู่กับการเหนี่ยวนำแม่เหล็กไฟฟ้าซึ่งการขดลวดหลักเชื่อมต่อกับการจ่ายแรงดันไฟฟ้าสูงและการขดลวดทุติยภูมิให้แรงดันไฟฟ้าที่ลดลง อัตราส่วนของการเลี้ยวระหว่างขดลวดหลักและทุติยภูมิกำหนดอัตราส่วนการแปลงแรงดันไฟฟ้า

การบำรุงรักษาอย่างสม่ำเสมอรวมถึงการตรวจสอบการรั่วไหลของน้ำมันการตรวจสอบฉนวนและการตรวจสอบอุณหภูมิและการโหลดเป็นสิ่งสำคัญสำหรับการสร้างความมั่นใจในการทำงานและความปลอดภัยในระยะยาว

ครอบคลุมสายการผลิตที่สมบูรณ์ของหม้อแปลงจากลวดม้วนแผ่นซิลิคอนสลิงและกลิ้งถังน้ำมันหม้อแปลงและการวิจัยและพัฒนาของหม้อแปลงไฟฟ้าการทดสอบการติดตั้งและการผลิต

Yawei Line Wrapping Line.yawei มีเส้นที่คดเคี้ยวโดยอัตโนมัติแนวนอนแนวตั้งและแบบแมนนวลขึ้นมาตามคำขอความจุที่แตกต่างกัน

การคดเคี้ยวบนขดลวดหลักและรองมีโครงสร้างการออกแบบที่ยอดเยี่ยมเพื่อช่วยให้เครื่องทำงานได้อย่างมีประสิทธิภาพ

สายห่อลวดฉนวน

เวิร์กช็อปการคัดเลือกนักแสดงน้ำมันถังน้ำมันของ Yawei งานและทีมงานระดับมืออาชีพสำหรับความต้องการแม่พิมพ์ที่แตกต่างกัน

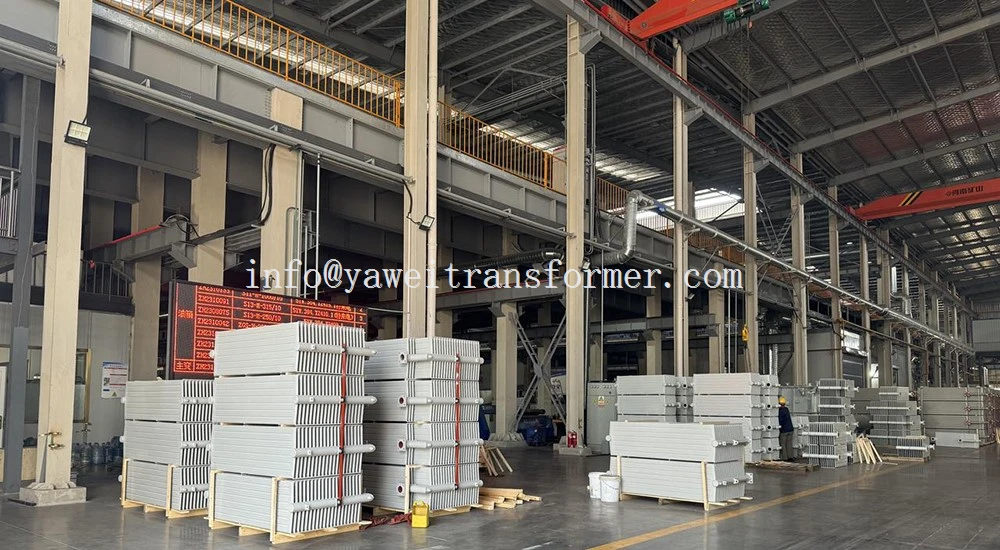

Yawei การกำหนดค่าครีบ\/ หม้อน้ำผลิตเวิร์กช็อป

เวิร์กช็อปด้านหน้าของ Yawei Transformer

หม้อ

หม้อแปลงไฟฟ้าย่อย (หม้อแปลงลื่นไถล)

หม้อแปลงเสาที่ติดตั้ง

หม้อแปลงไฟฟ้า

หม้อแปลงเตาเผา

หม้อแปลงขนาดกะทัดรัด

หม้อแปลงกระจาย

หม้อแปลงแห้ง
