การป้องกันระยะสั้น - วงจรสำหรับหม้อแปลงแห้งคืออะไร?

ในฐานะซัพพลายเออร์ที่มีประสบการณ์ของหม้อแปลงแห้งฉันได้เห็นความสำคัญที่สำคัญของการป้องกันวงจรสั้น ๆ ในอุปกรณ์ไฟฟ้าเหล่านี้ หม้อแปลงแห้งมีการใช้กันอย่างแพร่หลายในการใช้งานต่าง ๆ ตั้งแต่อาคารพาณิชย์ไปจนถึงโรงงานอุตสาหกรรมและสร้างความมั่นใจในความปลอดภัยและความน่าเชื่อถือในช่วงเหตุการณ์ระยะสั้นเป็นสิ่งสำคัญยิ่ง

ทำความเข้าใจสั้น ๆ - วงจรในหม้อแปลงแห้ง

วงจรสั้นเกิดขึ้นเมื่อมีการเชื่อมต่อความต้านทานต่ำที่ไม่ได้ตั้งใจระหว่างสองจุดในวงจรไฟฟ้า ในบริบทของหม้อแปลงแห้งสิ่งนี้สามารถนำไปสู่การเพิ่มขึ้นอย่างมีนัยสำคัญในการไหลในปัจจุบัน กระแสที่มากเกินไปสามารถสร้างความร้อนและความเครียดเชิงกลจำนวนมากบนขดลวดหม้อแปลง ความร้อนอาจทำให้เกิดการสลายของฉนวนซึ่งอาจนำไปสู่ความเสียหายถาวรต่อหม้อแปลง ในทางกลับกันความเครียดเชิงกลสามารถทำให้ขดลวดเสื่อมสภาพได้อาจรบกวนสนามแม่เหล็กและลดประสิทธิภาพของหม้อแปลง

ประเภทของการป้องกันระยะสั้น - วงจรสำหรับหม้อแปลงแห้ง

ฟิวส์

ฟิวส์เป็นหนึ่งในอุปกรณ์ป้องกันวงจรสั้นที่สุดและใช้กันทั่วไป พวกเขาทำงานบนหลักการของลวดบางหรือแถบโลหะที่ละลายเมื่อกระแสมากเกินไปไหลผ่านมัน เมื่อเกิดวงจรสั้น ๆ กระแสสูงจะทำให้องค์ประกอบฟิวส์ร้อนขึ้นและละลายทำลายวงจรและปกป้องหม้อแปลง สำหรับหม้อแปลงแห้งฟิวส์มักจะติดตั้งที่ด้านหลักของหม้อแปลง พวกเขามีราคาไม่แพงและง่ายต่อการติดตั้งและเปลี่ยน อย่างไรก็ตามเมื่อฟิวส์ระเบิดต้องเปลี่ยนใหม่ซึ่งอาจทำให้เกิดการหยุดทำงานในระบบไฟฟ้า

เบรกเกอร์วงจร

เบรกเกอร์วงจรเป็นอุปกรณ์ป้องกันวงจรระยะสั้นที่สำคัญอีกตัวหนึ่ง แตกต่างจากฟิวส์เบรกเกอร์สามารถรีเซ็ตได้หลังจากการเดินทาง พวกเขาใช้กลไกไฟฟ้าหรืออิเล็กทรอนิกส์เพื่อตรวจจับกระแสมากเกินไป เมื่อตรวจพบวงจรสั้น ๆ วงจรเบรกจะเปิดวงจรโดยขัดจังหวะการไหลของกระแสไฟฟ้า เบรกเกอร์วงจรมีประเภทต่าง ๆ เช่นความร้อน - เบรกเกอร์วงจรแม่เหล็กและเบรกเกอร์วงจรอิเล็กทรอนิกส์ ความร้อน - เบรกเกอร์วงจรแม่เหล็กใช้การรวมกันของแถบ bimetallic (ซึ่งตอบสนองต่อกระแสไฟฟ้าเกินเนื่องจากความร้อน) และขดลวดแม่เหล็กไฟฟ้า (ซึ่งตอบสนองต่อกระแสสั้น - วงจร) ในทางกลับกันเบรกเกอร์วงจรอิเล็กทรอนิกส์ใช้เซ็นเซอร์อิเล็กทรอนิกส์เพื่อตรวจจับและตอบสนองต่อสภาพปัจจุบันที่ผิดปกติอย่างแม่นยำยิ่งขึ้น เบรกเกอร์วงจรเสนอข้อได้เปรียบของการฟื้นฟูพลังงานอย่างรวดเร็วหลังจากเหตุการณ์ระยะสั้น - ลดเวลาหยุดทำงาน

รีเลย์กระแสเกิน

รีเลย์กระแสเกินมักจะใช้ร่วมกับเบรกเกอร์วงจร พวกเขาตรวจสอบกระแสที่ไหลผ่านหม้อแปลงและส่งสัญญาณไปยังเบรกเกอร์วงจรเพื่อเดินทางเมื่อกระแสเกินค่าที่ตั้งไว้ล่วงหน้า รีเลย์กระแสเกินสามารถตั้งค่าเป็นระดับและเวลาในปัจจุบันที่แตกต่างกันทำให้สามารถป้องกันได้ยืดหยุ่นมากขึ้น ตัวอย่างเช่นการถ่ายทอดกระแสเกินระยะเวลานานสามารถตั้งค่าให้เดินทางไปยังเบรกเกอร์วงจรหลังจากช่วงเวลาที่ค่อนข้างยาวเกินพอสมควรในขณะที่การถ่ายทอดกระแสเกินเวลาสั้น ๆ สามารถเดินทางไปยังเบรกเกอร์ได้อย่างรวดเร็วในกรณีที่มีวงจรสั้น ๆ อย่างรุนแรง

คุณสมบัติการออกแบบสำหรับการป้องกันระยะสั้นในหม้อแปลงแห้ง

การออกแบบที่คดเคี้ยว

การออกแบบของขดลวดหม้อแปลงมีบทบาทสำคัญในการป้องกันวงจรระยะสั้น ขดลวดควรได้รับการออกแบบมาเพื่อทนต่อแรงกลไกที่สร้างขึ้นในช่วงระยะสั้น สิ่งนี้สามารถทำได้โดยการใช้วัสดุฉนวนที่เหมาะสมและโดยการทำให้มั่นใจว่าขดลวดจะได้รับแผลและรองรับอย่างแน่นหนา ตัวอย่างเช่นหม้อแปลงแห้งบางตัวใช้อีพอกซีเรซินหล่อเพื่อห่อหุ้มขดลวด สิ่งนี้ไม่เพียง แต่ให้ฉนวนกันความร้อนที่ดี แต่ยังช่วยให้ขดลวดอยู่ในสถานที่ลดความเสี่ยงของการเสียรูปในช่วงระยะสั้น ของเราDelta Star Dry Type Transformerมีโครงสร้างที่คดเคี้ยวที่ออกแบบมาอย่างดีซึ่งช่วยเพิ่มความสามารถในการทนไฟระยะสั้น

ระบบทำความเย็น

ระบบทำความเย็นที่ดีเป็นสิ่งจำเป็นสำหรับการป้องกันระยะสั้น - วงจร ในช่วงระยะสั้นกระแสที่มากเกินไปจะสร้างความร้อนจำนวนมาก หากความร้อนไม่กระจายอย่างมีประสิทธิภาพอาจทำให้เกิดการสลายของฉนวน โดยทั่วไปแล้วหม้อแปลงแห้งจะใช้ระบบระบายความร้อนอากาศเช่นการระบายความร้อนด้วยอากาศตามธรรมชาติ (AN) หรือการระบายความร้อนด้วยอากาศ (AF) ระบบระบายความร้อนของอากาศที่ถูกบังคับใช้พัดลมเพื่อเป่าลมบนขดลวดหม้อแปลงเพิ่มอัตราการถ่ายเทความร้อน ในหม้อแปลงแห้งที่มีความสามารถสูงเช่นของเรา2000 KVA 4.16kV อลูมิเนียมอีพ็อกซี่เรซินหล่อแบบแห้งแบบขั้นตอนลงหม้อแปลงการรวมกันของการระบายความร้อนจากธรรมชาติและการบังคับให้อากาศอาจถูกนำมาใช้เพื่อให้แน่ใจว่าการกระจายความร้อนที่มีประสิทธิภาพแม้ในช่วงเหตุการณ์ระยะสั้น

การออกแบบสิ่งที่แนบมา

สิ่งที่แนบมาของหม้อแปลงแห้งยังมีส่วนช่วยในการป้องกันระยะสั้น - วงจร ตู้ที่ดี - ออกแบบสามารถป้องกันไม่ให้วัตถุแปลกปลอมเข้าสู่หม้อแปลงและทำให้เกิดวงจรสั้น นอกจากนี้ยังสามารถให้การป้องกันปัจจัยด้านสิ่งแวดล้อมเช่นฝุ่นและความชื้นซึ่งสามารถลดฉนวนของขดลวดได้ตลอดเวลา ของเราหม้อแปลงชนิดแห้งแบบไม่ห่อหุ้มมีสิ่งที่แนบมาออกแบบมาเพื่อให้การป้องกันในระดับสูงในขณะที่ยังคงอนุญาตให้มีการระบายอากาศที่เหมาะสม

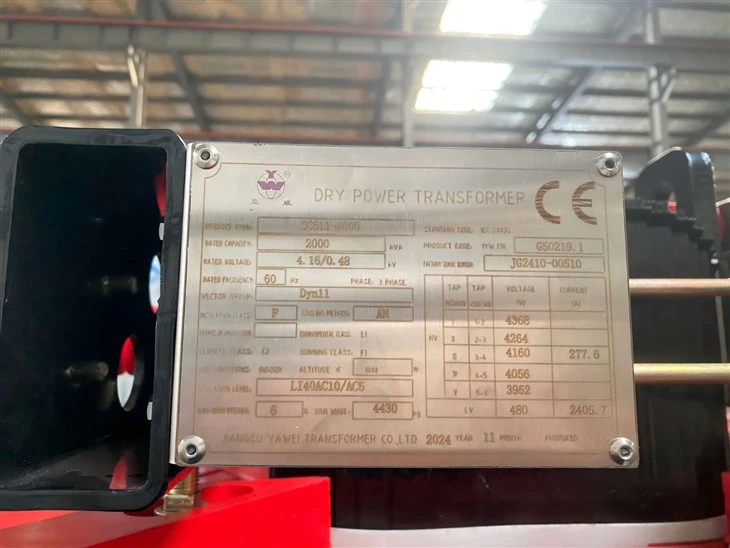

2000 KVA 4.16KV Aluminum Epoxy Resin Cast Dry Type Step Down Transformer

การทดสอบและการรับรอง

เพื่อให้แน่ใจว่าประสิทธิผลของการป้องกันระยะสั้นในหม้อแปลงแห้งจำเป็นต้องมีการทดสอบอย่างเข้มงวด ผู้ผลิตมักจะทำการทดสอบระยะสั้นในหม้อแปลงเพื่อตรวจสอบความสามารถในการทนต่อกระแสสั้น ๆ การทดสอบเหล่านี้มักจะดำเนินการตามมาตรฐานสากลเช่น IEC 60076 - 5. Transformers ที่ผ่านการทดสอบเหล่านี้มักได้รับการรับรองซึ่งให้ความมั่นใจแก่ลูกค้าว่าหม้อแปลงได้ปฏิบัติตามมาตรฐานความปลอดภัยและประสิทธิภาพที่จำเป็น

ความสำคัญของการป้องกันระยะสั้นสำหรับลูกค้า

สำหรับลูกค้าการป้องกันระยะสั้นในหม้อแปลงแห้งไม่เพียง แต่เกี่ยวกับการปกป้องหม้อแปลงเอง นอกจากนี้ยังเกี่ยวกับการรับรองความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้าทั้งหมด ระยะสั้น - วงจรในหม้อแปลงอาจทำให้เกิดการหยุดทำงานซึ่งสามารถขัดขวางการดำเนินธุรกิจและนำไปสู่การสูญเสียทางการเงินที่สำคัญ ด้วยการลงทุนในหม้อแปลงแห้งด้วยการป้องกันระยะสั้นที่มีประสิทธิภาพลูกค้าสามารถลดความเสี่ยงของการหยุดชะงักดังกล่าวและให้การทำงานที่ราบรื่นของระบบไฟฟ้าของพวกเขา

บทสรุป

โดยสรุปการป้องกันระยะสั้น - วงจรเป็นสิ่งสำคัญในการออกแบบและการทำงานของหม้อแปลงแห้ง ผ่านการใช้อุปกรณ์ป้องกันที่เหมาะสมเช่นฟิวส์เบรกเกอร์วงจรและรีเลย์กระแสเกินพร้อมกับขดลวดที่ออกแบบมาอย่างดีระบบทำความเย็นและสิ่งที่แนบมาหม้อแปลงแห้งสามารถป้องกันได้อย่างมีประสิทธิภาพจากเหตุการณ์ระยะสั้น ในฐานะซัพพลายเออร์หม้อแปลงแห้งเรามุ่งมั่นที่จะจัดหาหม้อแปลงคุณภาพสูงด้วยการป้องกันวงจรระยะสั้นที่เชื่อถือได้ หากคุณอยู่ในตลาดสำหรับหม้อแปลงแห้งและต้องการหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณเราขอแนะนำให้คุณติดต่อกับเราสำหรับการอภิปรายอย่างละเอียดและการจัดหาที่มีศักยภาพ

การอ้างอิง

IEC 60076 - 5: Power Transformers - ตอนที่ 5: ความสามารถในการทนต่อระยะสั้น - วงจร
"วิศวกรรมหม้อแปลง: การออกแบบเทคโนโลยีและการวินิจฉัย" โดย L. Gyugyi, GT Heydt และ Sh Erlich
